Il progetto giusto parte dal dato giusto.
SecurityLayout mette in fila i prodotti dei migliori marchi per la sicurezza, con schede tecniche verificate dai produttori, e ti fa progettare l’impianto su quei numeri. Coperture, distinte, schemi di cablaggio e report: calcolati, non stimati.
Oppure apri la demo, senza registrarti →- Volto al cancelletto Scrutinio, 1500 px/m
CAM-1 arriva in Caratterizzazione (295 px/m): per accertare chi entra a piedi servono 1500 px/m, il livello Scrutinio. Con questa ottica, a 3 m d'altezza, non ci arriva mai, nemmeno da sotto: serve un obiettivo più lungo. - Targa al passo carraio Validazione, 500 px/m
CAM-3 arriva in Percezione (154 px/m): per leggere la targa di chi entra in auto servono 500 px/m, il livello Validazione. Avvicinala, o allunga la focale. - Movimento nel parcheggio Percezione, 125 px/m
CAM-2 lo prende in Percezione (139 px/m).
Bande e cono come nel planner: EN 62676-4:2025, impronta vera dell’inquadratura, ombre dei volumi.
Più di una telecamera.
Videosorveglianza, antintrusione, antincendio e illuminazione di sicurezza nello stesso progetto, sulla stessa pianta, con la stessa distinta.
Videosorveglianza
Coni e sette bande della EN 62676-4:2025, targhe, termico, rete, PoE e dischi.
Antintrusione
Portate e aperture dei rivelatori prese dal prodotto, non da un tipo generico.
Antincendio
Maglia dei rivelatori secondo UNI 9795, travi e falde, passaggi del loop.
Illuminazione di sicurezza
Lux calcolati punto per punto dai file fotometrici delle lampade, su vie di esodo, aree antipanico e segnali, secondo la UNI EN 1838.
Controllo accessi
Varchi con lettore, controllore e stato porta. Poi videocitofonia e automazioni.
Le riprese si verificano sulla pianta, area per area, prima di generare qualsiasi documento.
Una raccolta di prodotti, non un mucchio di schede.
Ogni marchio scrive le sue schede a modo suo. Qui gli stessi dati sono misurati allo stesso modo, su tutti i marchi: cerchi, filtri e confronti per caratteristiche. A partire dai produttori italiani.
| Prodotto | Marchio | Sensore | Obiettivo | Angolo orizz. | Caratterizzazione* ↓ | Scrutinio* | IR dichiarato | Dato |
|---|---|---|---|---|---|---|---|---|
| Dome 5 MP · 2,8–12 mm | Marchio B | 1/2,7" | 2,8–12 mm | 88–25° | 5,4–23 m | 0,9–3,9 m | 40 m | Confermato dal marchio |
| Bullet 8 MP · 4 mm | Marchio C | 1/1,8" | 4 mm fisso | 84° | 8,6 m | 1,4 m | 50 m | Confermato dal marchio |
| Bullet 4 MP · 2,8 mm | Marchio A | 1/3" | 2,8 mm fisso | 81° | 6,0 m | 1,0 m | 30 m | Confermato dal marchio |
| Turret 4 MP · 2,8 mm | Marchio A | 1/3" | 2,8 mm fisso | 81° | 6,0 m | 1,0 m | 30 m | Letto dalla scheda, da confermare |
DORI: D 60 m · O 24 m · R 12 m · I 6 m
Angolo di visione: 101°
Obiettivo 2.8mm@F1.6
Norme di anni diversi, «fino a», angoli dichiarati senza dire quali: numeri che fra due marchi non si possono mettere a confronto.
Ogni valore dice da dove viene: la pagina della scheda, il calcolo o la conferma del produttore. E l’identificazione che la scheda mette a 6,0 m, con la norma del 2025 sta a 1,0 m.
Disegni l’impianto sulla pianta. Il resto esce dal progetto.
Con la certezza dei parametri, coperture e documenti dicono la verità: la telecamera inquadra quello che il disegno mostra, alla distanza che il disegno mostra.
Le sette bande della EN 62676-4:2025, una dopo l’altra.
Distanze calcolate dal prodotto: Bullet 4 MP · 2,8 mm, sensore 1/3", 81° di angolo.
- Scrutinio1500 px/m1,0 m
- Validazione500 px/m3,0 m
- Caratterizzazione250 px/m6,0 m
- Percezione125 px/m12 m
- Distinzione80 px/m19 m
- Sagoma40 px/m37 m
- Panoramica20 px/m75 m
Le tratte si disegnano, i metri si contano da soli.
Lunghezza reale di ogni tratta, calate comprese, e la confezione da comprare.
La maglia UNI 9795 si posa da sola, poi passa il loop.
Rivelatori, aree di copertura e passaggio del cavo, nell’ordine in cui li fa il planner.
Dal progetto escono i documenti, già compilati.
Relazione, informativa, cartello con QR e distinta partono dalla stessa pianta.
Bande della norma e coni reali
Calcolate da sensore e focale del prodotto scelto, con zone cieche, ostacoli e varchi.
Vegetazione, muri, quote
Alberi e siepi che tolgono visibilità, muri che la tagliano, altezze di posa che la cambiano.
Rivelatori secondo UNI 9795
Aree di copertura, posa automatica della maglia, passaggi del loop.

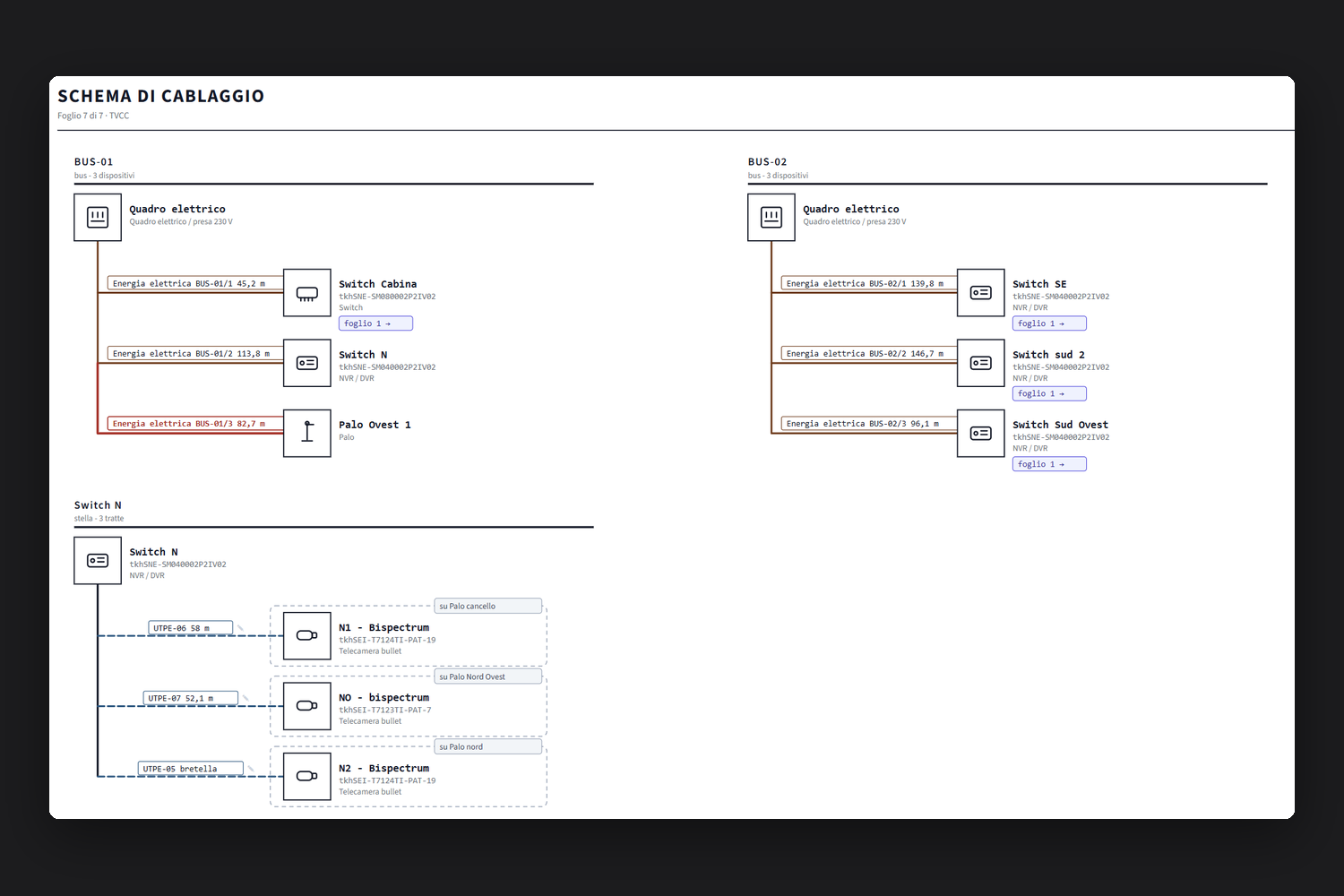

Schemi e distinta di taglio
Le tratte con la lunghezza reale, anche fra piani diversi, e quante matasse servono.
Banda, PoE, porte, dischi
Il dimensionamento parte dalle schede di connettività dei prodotti, non da un numero a occhio.
Distinta materiali in Excel
Una riga per articolo, una colonna per pianta, pronta per il fornitore o per il gestionale.
Documenti che escono dal progetto
Tre mestieri, un solo catalogo affidabile.
Il tuo catalogo online in un pomeriggio.
- Carichi il PDF della scheda: la lettura automatica compila i campi, tu controlli e confermi.
- I tuoi dati presentati completi e nel modo giusto, con il segno «confermato dal marchio».
- Chi progetta sceglie i tuoi prodotti mentre disegna l’impianto.
- Decidi tu chi vede il tuo catalogo.
Il tuo catalogo e il tuo marchio, davanti ai tuoi installatori.
- I tuoi installatori progettano con i tuoi prodotti, ogni giorno.
- Documenti e pagina d’ingresso con il tuo logo.
- Licenze che assegni tu, cliente per cliente.
- Non vediamo i progetti dei tuoi clienti, né i loro nomi.
Progetti che reggono il confronto con il cliente.
- Coperture e distanze calcolate sul prodotto che installi davvero.
- Distinta, schemi di cablaggio e report pronti da consegnare.
- Documenti privacy per l’impianto di videosorveglianza.
- Si parte dal tuo distributore: se aderisce, l’accesso te lo dà lui.
Nato in Italia, sulle norme italiane.
Calcoli e documenti seguono le regole con cui lavora chi installa in Italia, e i prodotti sono quelli che gli installatori usano davvero.
Calcolatori gratuiti, senza registrazione.
Distanze della norma
Da risoluzione e angolo, le sette bande: dove si percepisce, si caratterizza, si identifica. Anche a terra, con l’altezza di posa.
Apri il calcolatore →UNI 9795 NuovoQuanti rivelatori?
Disegni il locale, scegli l’altezza: la maglia dei rivelatori e quante teste servono, con il motore del planner.
Apri il calcolatore →RegistratoreArchiviazione
Telecamere, bitrate e giorni di conservazione: i terabyte che servono davvero, e quali dischi.
Apri il calcolatore →Ogni aggiornamento, in chiaro.
Verifica in due passaggi, cataloghi ufficiali dei produttori, import dei listini, muri e varchi letti dalla pianta
- Verifica in due passaggi: con passkey, codice da app o codici di recupero, e la possibilità di ricordare il dispositivo. È obbligatoria per titolari e amministratori di distributori e produttori; l'attivazione si può rimandare una volta, per 7 giorni.
- Porte e finestre lette dalla pianta: alla fine del disegno di un muro il planner riconosce i varchi nella planimetria e li posa, con un avviso e «Annulla». Il pulsante «Cerca varchi nella pianta» li cerca su tutto il disegno.
- Cataloghi ufficiali dei produttori: ogni marchio ha un produttore che ne cura il catalogo, con il logo. I prodotti si riconoscono da un cartellino: dati del produttore, copia, oppure prodotto del distributore.
Disegni CAD e ritaglio della pianta: più precisi sugli elaborati grandi
7 ottobre 2026VERSIONE 2026.10.04Il wizard perimetrale sceglie telecamera, altezza e strati, usa i pali e i pozzetti che ci sono già; gli elementi esistenti fuori dalla distinta
4 ottobre 2026VERSIONE 2026.10.03.5Varchi agganciati ai muri, lampade di emergenza fuori dalla distanza dalle travi
3 ottobre 2026Raccontaci chi sei, ti rispondiamo noi.
Non pubblichiamo un listino: ogni adesione è diversa. Ti richiamiamo, capiamo cosa ti serve e ti mostriamo la piattaforma sui tuoi prodotti.
- 1Ci scrivi con il modulo qui accanto.
- 2Ti ricontattiamo noi, di persona.
- 3Una dimostrazione su un progetto e su prodotti che conosci.
